火灾声光警报器JBF5172
功能特点
内置专用朱鹮微处理器，采用SMT表面贴装工艺。
可设置声报警、光报警、声光报警等多种工作模式。
可根据回路电压自适应工作模式。
两线制，信号线无极性。功耗低，通讯距离1500m。
内置专用朱鹮微处理器，采用SMT表面贴装工艺。
可设置声报警、光报警、声光报警等多种工作模式。
可根据回路电压自适应工作模式。
两线制，信号线无极性。功耗低，通讯距离1500m。
技术参数列表
|
内容 |
技术参数 |
|
工作电压 |
DC18V-27V，调制型，控制器提供 |
|
线制 |
两线制，信号线无极性 |
|
工作温度 |
-10~+50℃ |
|
贮存温度 |
-20~+55℃ |
|
相对湿度 |
≤95%（40±2℃） |
|
报警电流 |
≤5mA（24V） |
|
射频电磁场辐射抗扰度 |
30V/M |
|
报警音量 |
70dB~95dB |
|
变调周期 |
2.0s~4.0s |
|
闪光频率 |
1.0Hz~1.5Hz |
|
外形尺寸 |
Φ100mm×67mm |
|
编址方式 |
使用专用电子编码器 |
|
编址范围 |
1-200 |
|
使用环境 |
室内型（非住宅内） |
|
通讯距离 |
1500m |
|
执行标准 |
GB26851-2011《火灾声和/或光警报器》 |
结构特征、安装与布线
将底座固定在墙上，安装孔距为60mm。
使用专用电子编码器对其设定地址码（1-200）。
端子L1、L2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm2双绞线。
火灾声光警报器主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构图
安装尺寸图

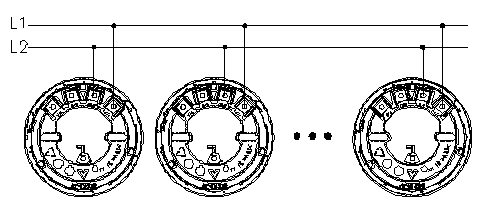

接线示意图
注意事项
接线拧紧，防止出现线头松动，导致无法启动。
单个总线报警回路最大可带载30个火灾声光警报器。
